菲涅尔激光电视屏幕 快速安装指南

发布时间:2020-6-19 18:36:11

菲涅尔激光电视屏幕

快速安装指南


警 告

l 严禁尝试自行拆卸、分解本产品任何部件,这样可能会导致屏幕脱落、损坏产品,甚至伤及人身安全;

l 检查屏幕安装强面的隐蔽工程(水、电、气管线等)或与客户沟通了解,打孔时需要避开此类管线,以免损坏。


安装及使用注意事项

l 安装及使用本产品前,请详细阅读以下注意事项。并请妥善保存本指南,以备后续查阅;

l 严禁使用硬物划刻、敲打、撞击或用各类坚硬物品摩擦屏幕表面;

l 严禁使用任何有机溶剂擦拭屏幕表面,建议使用干净、柔软棉布蘸取少量温水对屏幕表面进行清洁维护,禁止用力来回摩擦屏幕表面;

l 屏幕安装需由专业人员进行,不能由非专业人员进行安装;

l 因屏幕特殊性,屏幕安装过程中,安装人员可能会踩到电视柜上进行操作,安装人员需要做好对用户电视柜的防护;

l 移动屏幕时,需确保至少两人平稳抬放,移动过程中避让周围其他物体,避免造成冲撞;

l 安装前,请同时认真阅读投影机使用说明书(本指南不再进行详细说明,请参照整机安装使用说明);

l 请注意区分正装前投和吊装前投时屏幕的悬挂方向。


一、开箱检查

*  检查产品外观是否正常。检查随机配送的附件是否齐全。

*  后续为改善产品性能,可能会在未做通知的情况下更改附件,如移除老的部件或增加新的部件。

*  开箱过程请勿用尖锐或硬物接触屏幕表面,以防划伤,因物理性因素导致的屏幕表面损伤将无法修复。

*  开箱过程请勿撕烂箱内定位板纸板,后续屏幕组装需用到此定位板。


二、确认附件清单

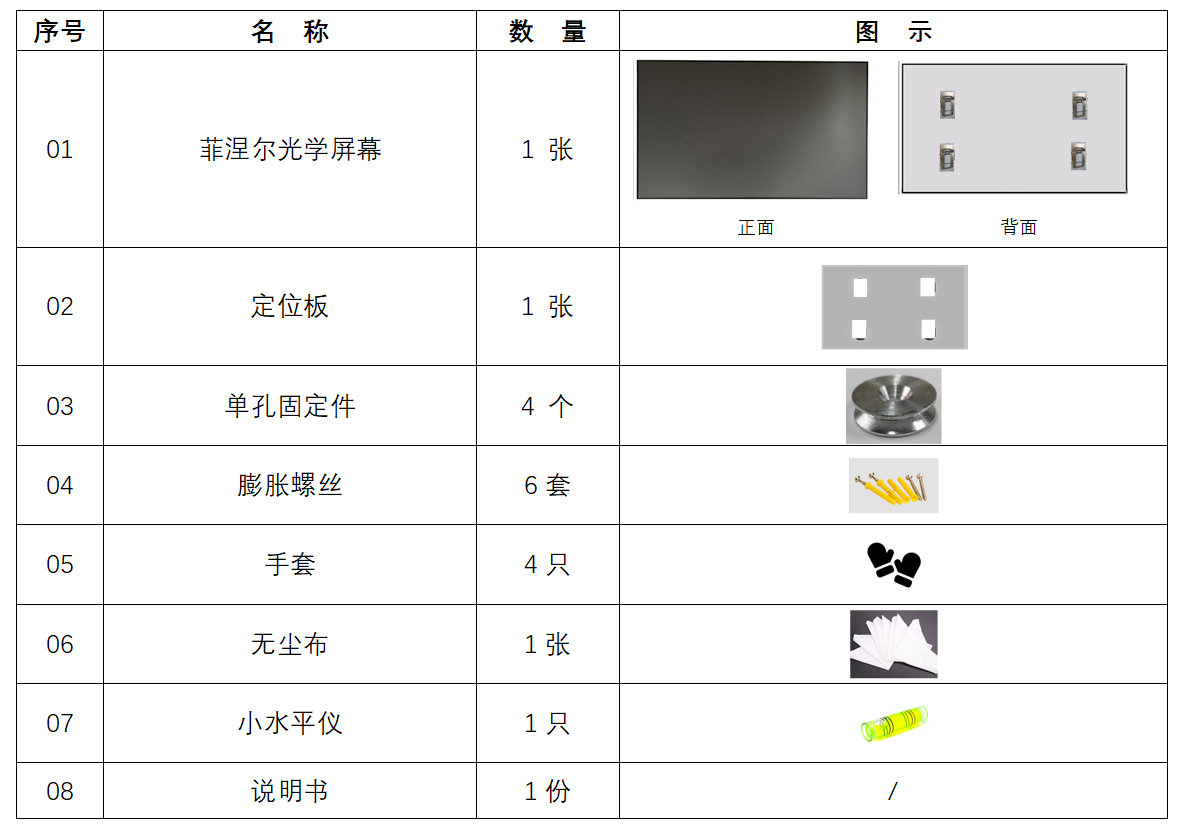

请根据下表确认附件清单是否齐全




三、确认安装位置

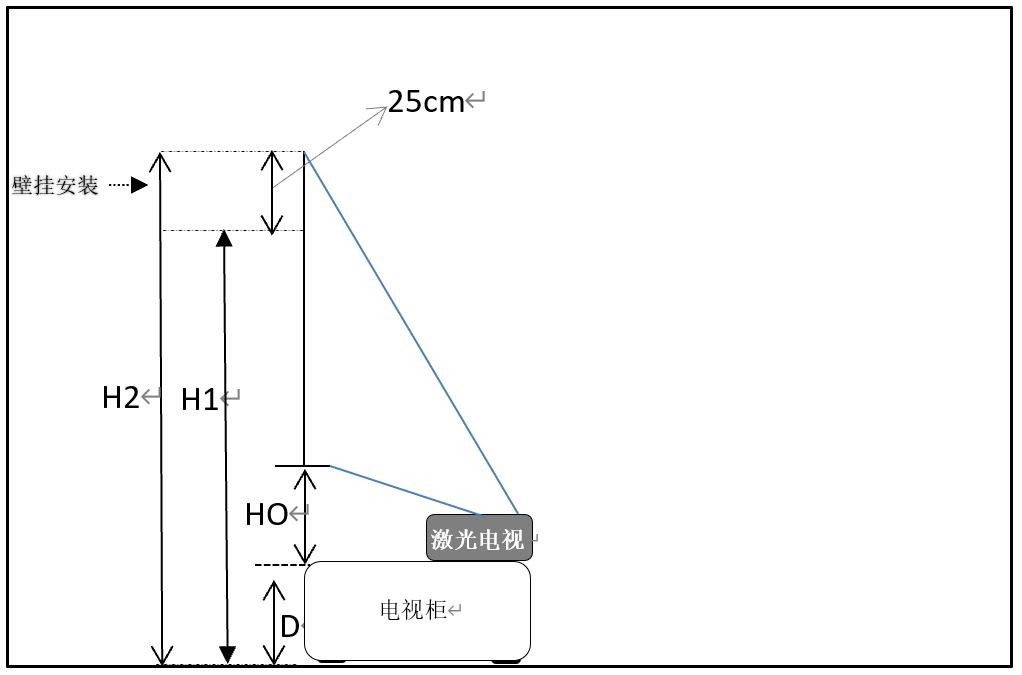

屏幕的安装高度H2与电视柜高度(D)、超短焦投影的画面偏移值(HO)等因素有关。其中H0与各品牌投影机相关,可以查看投影机的参数表,也可以实际测量(测量方法如下图)。

固定件的安装高度H1=H2-25cm

例如:电视柜高度为45cm,画面偏移值H0为40cm,100吋画面高124.5cm,安装完成高度H2就是209.5cm,单孔固定件的安装高度H1为184.5cm。

四、安装固定件

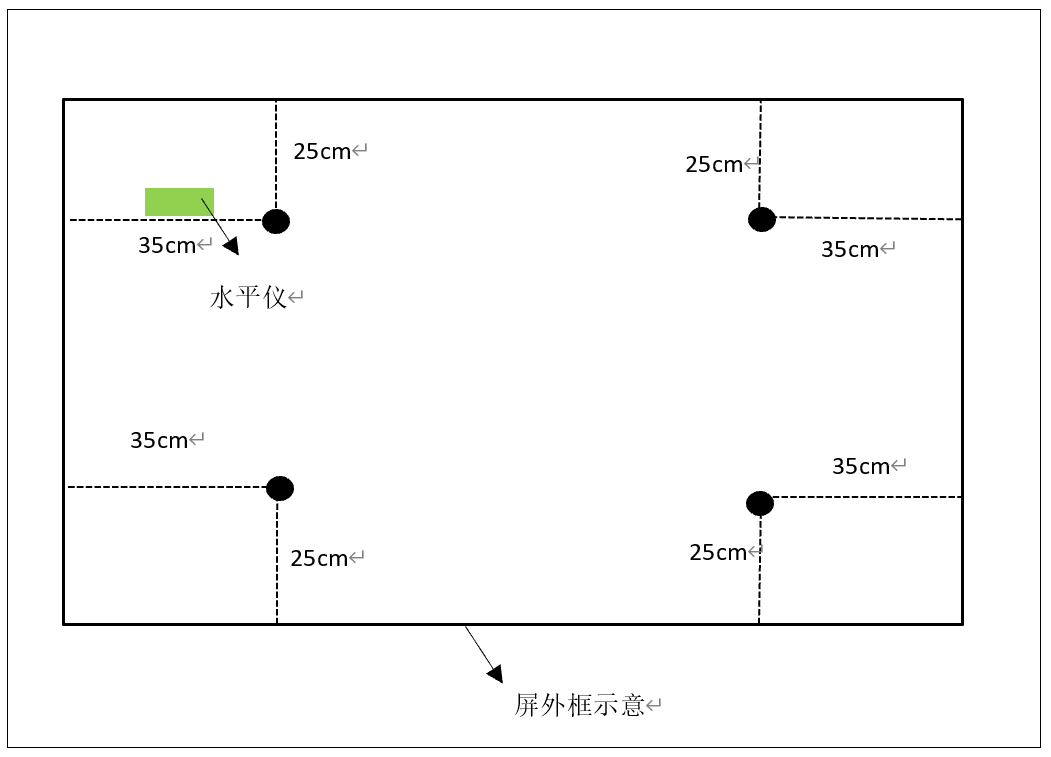

1、用步骤三确定的H1高度,将定位板放在对应的位置,用水平仪确保定位板水平后,标记4个固定件的中心位置。

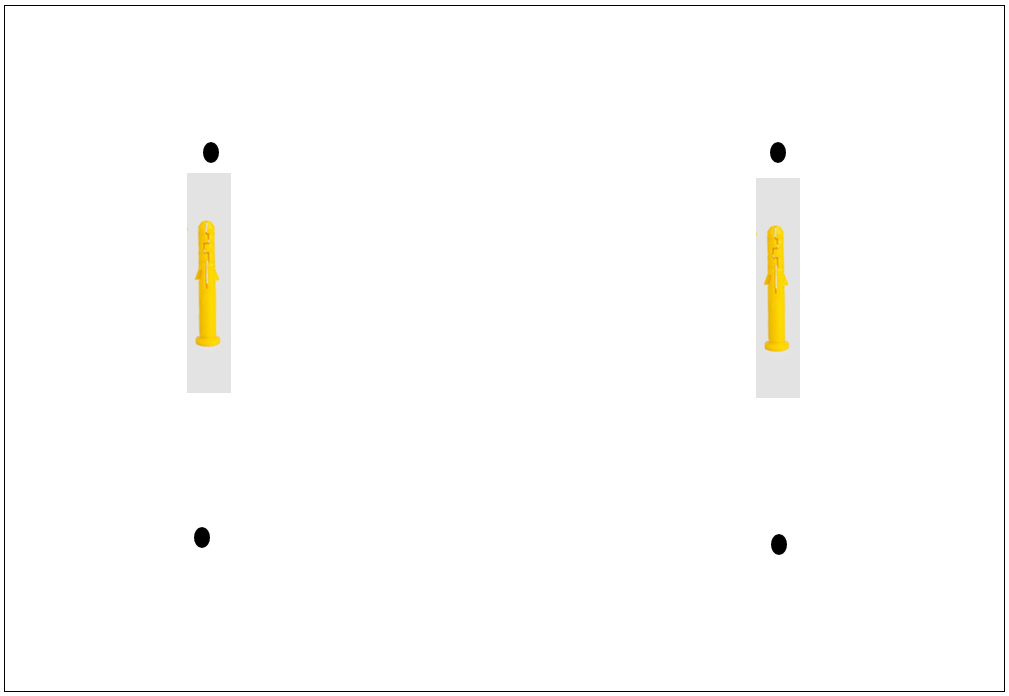

2、使用6mm冲击钻在标记位置上开孔,开孔深度70mm左右。开好后将胶膨胀安装在孔位上。

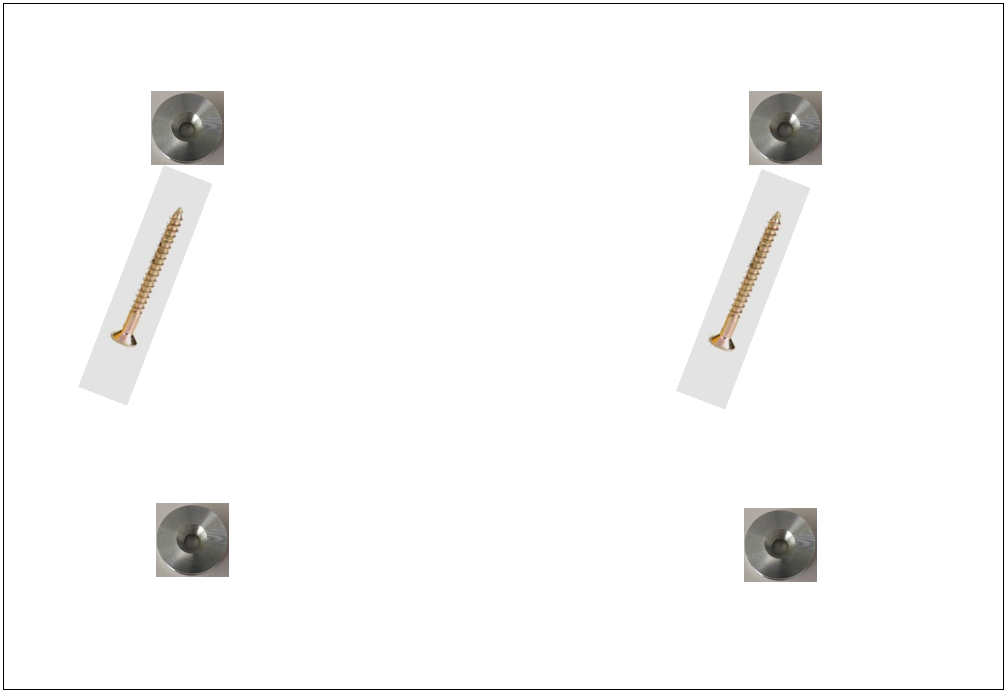

3、安装单孔固定件。先用螺丝固定其中一个,然后根据水平仪安装剩下3个。


温馨提示:

    1、请确认墙体是承重墙,使用冲击钻前注意避开电线。

    2、开孔时尽量平稳,不要开偏。如果略微开偏,可以通过调节屏幕背板挂件螺丝孔位置来微调。
